    G型螺杆泵零配件和结构图片

    上海伯硕泵业制造有限公司Date:2020-04-11阅读184

    G型单螺杆泵零配件图片,G型单螺杆泵结构图片

    G型单螺杆泵零配件主要有定子胶套、螺杆轴(简称:转子)、主轴、连杆轴、轴套、万向节、销子等,其中定子胶套和螺杆轴是最容易磨损也是螺杆泵中消耗是多的2种零配件。

    G型单螺杆泵配件图片-定子胶套
    G型单螺杆泵配件图片-定子胶套

    单螺杆泵定子胶套材质主要有丁睛橡胶,氟橡胶,食品橡胶,乙丙橡胶,天然橡胶等几种材质。卫生级螺杆泵

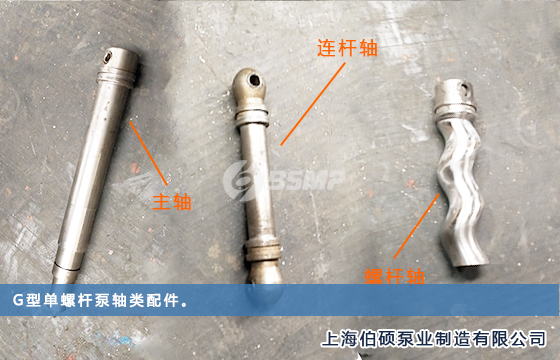

    G型单螺杆泵配件图片-主轴、连杆轴、螺杆轴(简称:转子)
    G型单螺杆泵配件图片-主轴、连杆轴、螺杆轴(简称:转子)

    单螺杆泵的主轴、连杆轴、螺杆轴(简称:转子)材质主要有不锈钢SS201,SS304,SS316或SS316L等几种材质。多级泵型号

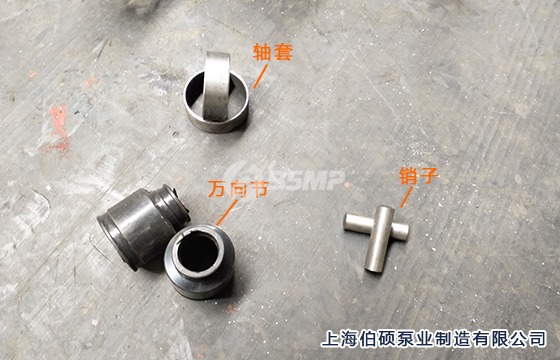

    G型单螺杆泵配件图片-轴套、万向节、销子
    G型单螺杆泵配件图片-轴套、万向节、销子

    G型单螺杆泵结构图:从单螺杆泵结构图中可看出螺杆泵的主成组成部份有①排出体,②定子胶套,③螺杆轴(简称:转子),④万向节,⑤中间体,⑥吸入室,⑦轴封件,⑧轴承,⑨传动轴/连杆轴,⑩轴承体等几大部件。螺杆泵厂家哪个好

    G型单螺杆泵结构图片
    G型单螺杆泵结构图片

    G型单螺杆泵特点:因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特性,其流量与转速成正比。转动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。这种泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构间单,便于装拆。
