    如何安装水环式真空泵各部件的方法

    上海伯硕泵业2019年08月17日 PM09:43阅读 22

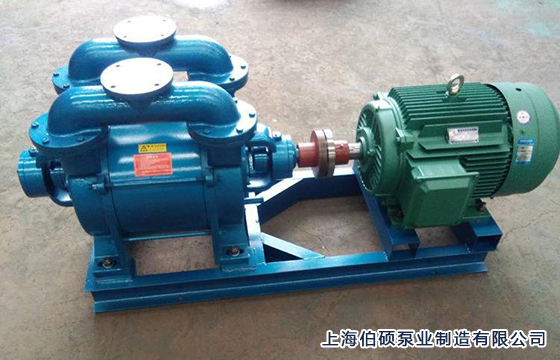

    水环真空泵及压缩机是用来抽吸或压缩空气和其他无腐蚀性、不溶于水,不含固体颗粒的气体,以便在密闭容器中形成真空和压力,吸入气体允许混有少量液体。水环真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中,气体的压缩过程是等温的,所以在压缩或抽吸爆炸气体时,不易发生危险,因而其应用更加广泛。因此上海伯硕泵业为您带来水环式真空泵各部件的安装方法。离心泵生产厂家

    一、安装泵轴、轴承部分

    1、将泵轴及轴承整体从托架非驱动端装入托架,可以通过敲击轴承外圈使泵泵轴安装到托架中。注意:敲击轴承时应在其端面放置垫块或者套筒工具以防止损坏轴承。
    2、安装非驱动端轴承盖,锁紧螺栓。
    3、安装垫圈、驱动端轴承盖,锁紧螺栓。用手转动泵轴,泵轴转动应顺畅,若泵轴转动教紧时应稍微松动螺栓,将泵轴调节至转动较为顺畅的状态。
    4、安装平键,联轴器泵轴部分,联轴器压板,锁紧螺栓。

    二、安装泵体、机械密封部分

    将机械密封静环部分安装在泵体上安装机械密封静环部分时可用水将其湿润后用手均匀压入泵体内。注意用力不能过猛!装配后,检查机械密封静环部分与泵体是否装配得紧密。
    将泵体紧压在电机上,将螺栓拧紧。注意不要损坏机械密封静环部分。
    将垫圈安装到电机后盖中,然后将泵体、电机前盖、轴承、电机转子、内轴承盖部件安装到电机壳体中,锁紧螺栓。
    依次安装电机风扇、挡圈、电机护罩、螺钉。安装完成后将泵的电机风扇护罩端朝下垂直于地上,准备安装泵的其它零件。离心泵维修

    三、安装叶轮

    1、将叶轮压在轴承上,应保证叶轮和泵体的前端面保留0.05~0.15mm的间隙。将真空泵水平放置,检查间隙。若间隙过小,可能会造成真空泵出现机械故障;若间隙过大,将会造成真空泵抽气速率的下降。
    2、叶轮与泵体前端面的间隙调整好后用深度百分尺测量泵体外边缘与叶轮平面的深度差并以此确定调整间隙保留。

    四、安装泵盖和圆盘

    1、将电机护罩朝下垂直放于地上。
    2、将准备好的圆盘放到泵体。确保靠近圆盘、泵体上的直径为4.2mm的小孔与定位销准确地结合在一起。
    3、将圆盘上面向泵盖一侧的密封表面均匀连续的涂上密封胶。涂好后,将泵盖安装到泵体及圆盘上,拧紧螺栓。安装泵盖时应注意汽蚀保护管的两端必须分别安装在圆盘及泵盖的相应孔中。卧式离心泵

    五、整体安装泵盖、圆盘

    1、将电机地脚朝天,轴呈水平方向放在地上。
    2、泵盖和圆盘组成一个整体。将泵盖推压至泵体上,注意定位销应与泵体和圆盘的定位销孔对齐。用螺栓将泵盖紧固在泵体上。
    3、泵装好后,用手转动电机风扇,泵必须旋转顺畅。如泵旋转不顺畅或泵旋转过程中出现摩擦声,应拆开泵盖检查叶轮间隙情况等,重新调整。
