    螺杆泵选型要求有哪些?螺杆泵结构图

    上海伯硕泵业2019年11月07日 PM14:30阅读 11

    G型单螺杆泵由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa,扬程60m(清水),自吸高度一般在6m以上。

    螺杆泵选型要求有哪些?螺杆泵结构图

    通过以上描述可以看出G型单螺杆泵分为2级,每级泵除了输出压力和扬程不同外在电机功率上也有所不同。而这么多不同点在单杆泵选型时我都应该注意。同时要根据客户对泵的口径,流量是否有一定的要求。那么让我们来看看单螺杆泵选型要求有哪些?

    一、螺杆泵选型参数表

    型号 流量
    (m3/h)
    压力
    (Mpa)
    允许
    高转数
    (r/min)
    电机
    功率
    (kw)
    必需汽
    蚀余量
    (m)

    进口法
    兰通径
    (mm)

    出口法
    兰通径
    (mm)
    允许颗
    粒直径
    (mm)
    允许纤
    维长度
    (mm)
    G20-1 0.8 0.6 960 0.75 4 25 25 1.5 25
    G20-2 1.2 1.5
    G25-1 2 0.6 960 1.5 32 25 2 30
    G25-2 1.2 2.2
    G30-1 5 0.6 960 2.2 50 40 2.5 35
    G30-2 1.2 3
    G35-1 8 0.6 960 3 65 50 3 40
    G35-2 1.2 4
    G40-1 12 0.6 960 4 80 65 3.8 45
    G40-2 1.2 5.5
    G50-1 20 0.6 960 5.5 4.5 100 80 5 50
    G50-2 1.2 7.5
    G60-1 30 0.6 720 11 5 125 100 6 60
    G60-2 1.2 15
    G70-1 45 0.6 720 11 150 125 8 70
    G70-2 1.2 18.5
    G85-1 65 0.6 630 15 150 150 10 80
    G85-2 1.2 30
    G105-1 100 0.6 500 30 200 200 15 110
    G105-2 1.2 55
    G135-1 150 0.6 400 45 250 250 20 150
    G135-2 1.2 90

    二、螺杆泵结构图

    在我们知道螺杆泵选型参数后我们也应了解单螺杆泵的结构形式以及有哪几个部件组成,各部件名称是什么。下面我来了解分析一下螺杆泵结构图。

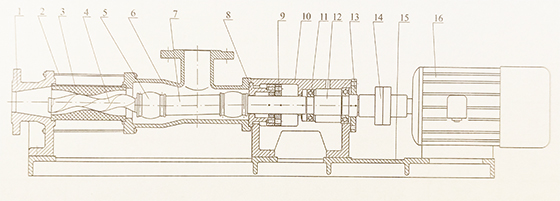

    螺杆泵结构图

    螺杆泵结构各部件名称

    1.出料腔、2.拉杆、3.螺杆胶套、4.螺杆轴、5.万向节总成、 6.吸入口体 7.连节轴、8.填料器、9.填料压盖、10.轴承座、11.轴承盖、12.电机 13.连轴器、14.轴套、15.轴承、16.传动主轴、17.底座
