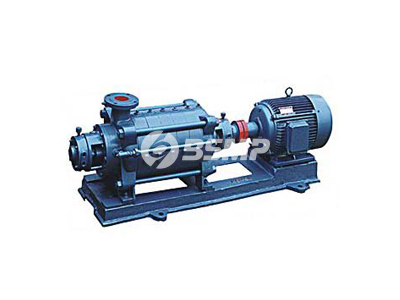

    TSWA型卧式多级离心泵

    TSWA型卧式多级离心泵

    上海伯硕2019年08月16日 PM13:11
    TSWA型卧式多级离心泵主要适用于城市高层建筑给排水及消防用水,工厂、矿山给排水,远…
    • 流量Q:1.8~155(M3/H)
    • 扬程H:20~270(M)
    • 功 率:2.2~200(KW)

    TSWA型卧式多级离心泵产品说明

    TSWA型卧式多级离心泵是我公司在TSW型泵的基础上改进而成的新一代产品,符合JB/T53058-93质量标准。多级离心泵由于采用了优秀的水力模型及低转速电机,因而具有高效节能、运行平稳、噪声低、振动小等优点,同时,易损件寿命成倍增长大六延长了泵的使用寿命。

    TSWA型卧式多级离心泵适用范围

    TSWA型卧式多级离心泵主要适用于城市高层建筑给排水及消防用水,工厂、矿山给排水,远距离输水,生产工艺循环中用水,暖通空调循环、生活用水等多种用途。

    TSWA型卧式多级离心泵技术参数

    TSWA型卧式多级离心泵技术参数
    性能数据 流量范围 18~155m3/h
    扬程范围 20~270m
    介质温度 -15℃<T<+80℃
    环境温度 不超过40℃
    最高工作压力 泵吸入口压力+泵扬程≤3.0MPa
    电机数据 配套功率 2.2KW~200KW
    电压 380V
    频率 50HZ/60HZ
    转数 2950r/min
    防护等级 IP54
    绝缘等级 F
    材料 泵体、泵盖、叶轮 铸铁
    泵轴 45#钢
    机械密封 石墨、碳化钨、碳化硅、不锈钢、四氟

    TSWA型卧式多级离心泵型号意义

    例:100TSWA×6
    100—进出口口径(100mm)
    TSWA系列卧式多级离心泵
    6—泵级数

    TSWA型卧式多级离心泵技术性能表

    50TSWA型卧式多级离心泵性能表
    产品型号 流量 扬程 功率 效率 真空高度 汽蚀余量
    (m3/h) (L/S) (m) (kw) (%) (m) (m)
    50TSWA×2 18 5 18.4 2.2 66 7.2 3.1
    50TSWA×3 18 5 27.6 3 66 7.2 3.1
    50TSWA×4 18 5 36.8 4 66 7.2 3.1
    50TSWA×5 18 5 46 5.5 66 7.2 3.1
    50TSWA×6 18 5 55.2 5.5 66 7.2 3.1
    50TSWA×7 18 5 64.4 7.5 66 7.2 3.1
    50TSWA×8 18 5 73.6 7.5 66 7.2 3.1
    50TSWA×9 18 5 82.8 7.5 66 7.2 3.1
    50TSWA×10 18 5 92 11 66 7.2 3.1
    50TSWA×11 18 5 101.2 11 66 7.2 3.1
    50TSWA×12 18 5 110.4 11 66 7.2 3.1
    75TSWA型卧式多级离心泵性能表
    产品型号 流量 扬程 功率 效率 真空高度 汽蚀余量
    (m3/h) (L/S) (m) (kw) (%) (m) (m)
    75TSWA×2 36 10 23 5.5 70 7.2 3
    75TSWA×3 36 10 34.5 7.5 70 7.2 3
    75TSWA×4 36 10 46 11 70 7.2 3
    75TSWA×5 36 10 57.5 11 70 7.2 3
    75TSWA×6 36 10 69 15 70 7.2 3
    75TSWA×7 36 10 80.5 15 70 7.2 3
    75TSWA×8 36 10 92.5 18.5 70 7.2 3
    75TSWA×9 36 10 103.5 18.5 70 7.2 3
    75TSWA×10 36 10 115 22 70 7.2 3
    75TSWA×11 36 10 126.5 22 70 7.2 3
    100TSWA型卧式多级离心泵性能表
    产品型号 流量 扬程 功率 效率 真空高度 汽蚀余量
    (m3/h) (L/S) (m) (kw) (%) (m) (m)
    100TSWA×2 69 19.2 31.2 11 73 7 3.3
    100TSWA×3 69 19.2 46.8 15 73 7 3.3
    100TSWA×4 69 19.2 62.4 22 73 7 3.3
    100TSWA×5 69 19.2 78 30 73 7 3.3
    100TSWA×6 69 19.2 93.6 30 73 7 3.3
    100TSWA×7 69 19.2 109.1 37 73 7 3.3
    100TSWA×8 69 19.2 124.8 45 73 7 3.3
    100TSWA×9 69 19.2 140.4 45 73 7 3.3
    100TSWA×10 69 19.2 156 55 73 7 3.3
    125TSWA型卧式多级离心泵性能表
    产品型号 流量 扬程 功率 效率 真空高度 汽蚀余量
    (m3/h) (L/S) (m) (kw) (%) (m) (m)
    125TSWA×2 90 43 43.2 22 74 3.8 3.4
    125TSWA×3 90 43 64.8 30 74 3.8 3.4
    125TSWA×4 90 43 86.4 45 74 3.8 3.4
    125TSWA×5 90 43 108 55 74 3.8 3.4
    125TSWA×6 90 43 129.6 75 74 3.8 3.4
    125TSWA×7 90 43 151.2 75 74 3.8 3.4
    125TSWA×8 90 43 172.8 90 74 3.8 3.4
    125TSWA×9 90 43 194.4 90 74 3.8 3.4
    125TSWA×10 90 43 216 90 74 3.8 3.4
    150TSWA型卧式多级离心泵性能表
    产品型号 流量 扬程 功率 效率 真空高度 汽蚀余量
    (m3/h) (L/S) (m) (kw) (%) (m) (m)
    150TSWA×2 155 25 60 45 77 7.7 2.5
    150TSWA×3 155 25 90 75 77 7.7 2.5
    150TSWA×4 155 25 120 90 77 7.7 2.5
    150TSWA×5 155 25 150 110 77 7.7 2.5
    150TSWA×6 155 25 180 132 77 7.7 2.5
    150TSWA×7 155 25 210 132 77 7.7 2.5
    150TSWA×8 155 25 240 160 77 7.7 2.5
    150TSWA×9 155 25 270 200 77 7.7 2.5

    声明:本文中所有文字、数据、图片均只适用于参考,具体产品性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-56522683。

    专业制造、专业服务,伯硕为你创造更多价值

    不断提升服务质量,精益求精,“真诚的服务”是伯硕永恒的主题。伯硕实行对产品质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

    产品标准

    产品严格按照国家各项标准设计、制造、验收。

    售前服务

    产品介绍,技术交流,非标产品设计,疑难解答!

    售中服务

    1. 守信合同,保证及时供货,随时保持与客户联系。
    2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

    售后服务

    1. 伯硕产品质保期为自出厂起 12 个月,实行“三包”服务制。
    2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
    3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
    4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,以变提高伯硕的服务质量。

    报价流程

    1. 客户采购清单请传真至 021-51069265,或来电咨询 021-56522683。
    2. 收到客户采购清单,为客户提供水泵型号选型与报价(价格清单)。
    3. 具体商定:交货期、特殊要求等事宜。

    订货须知

    1. 水泵产品选型必要条件
      1. 产品名称
      2. 水泵口径(mm)
      3. 水泵流量、水泵扬程(m)
      4. 配用电机(普通型/防爆型)
      5. 配用功率(KW)
      6. 转速(r/min)
      7. 配用电压(V)
      8. 泵体材质(铸铁、不锈钢或其它防腐蚀材质)
      9. 如果客户有特殊需求,我们可以为您量身定做指定产品。
    2. 若已经由设计单位选定我公司的产品型号,请按型号直接向伯硕泵业公司销售部订购。
    3. 如果客户有特殊需求,我们可以为您量身定做指定产品。
